Особенности конструкции
Цветной корпус
Цельная ламинация корпуса
Корпус, палубы и надстройка выполнены по лицензии SCRIMPTM, чтобы обеспечить большую крепкость и меньший вес
Цельнолитой корпус с продольными стрингерами
Высокотемпературная пропененная конструкция надводной части
Стрингера, сплетенные высокоплотной пеной
Палуба и надстройка переплетены пеной путем инфузии для прочности
Все внутренние структурные элементы соединены должным образом c корпусом
Укрепленные инфузией переборки конструкции для повышенной безопасности
Антиобрастающее покрытие internationalс антиосмосовыми добавками
Общее описание корпуса и палуб
Главная палуба – усиленный композитный полимер
Фальшборт с матовыми светильниками
Ограждение из стеклопластика в передней части палубы
Тиковые заглушки с носа португальского мостика до кормы
Две направляющие из нержавеющей стали и цепные стопоры якорных цепей
Две вертикальные гидравлические якорные лебедки Maxwell VWC3500C
Два якоря из нержавеющей стали (80 кг)
Две якорные цепи высокой прочности по 250,5 футов
Большие накладки из нержавеющей стали для защиты форштевня
Две электрические лебедки Maxwell VC2200 по обоим бортам
Особо прочные поручни из нержавеющей стали №316, 2 дюйма, с опорами
Флагшток из нержавеющей стали
Места для хранения кранцев (для 6 шт.) на передней палубе
Португальский мостик у нижнего поста управления
Один круглый аварийный выход в центре португальского мостика с проходок к VIP каюте
Особо прочные крепительные утки №316 из нержавеющей стали и выпускной патрубок с роллерами
Утопленные иллюминаторы без рам из тонированного каленого стекла
Две матовые двери из нержавеющей стали с бронзовым тонированным стеклом для входа в салон, по левому борту
Одна герметичная дверь с палубы по левому борту в лазарет, открывается в сторону носа
Два лацпорта по центру с обоих бортов главной палубы
Круглые иллюминаторы с заглушками из нержавеющей стали, 4 шт. в каюте экипажа и лазарете, 4 в мастер-каюте
Овальные иллюминаторы с заглушками из нержавеющей стали, 5 шт. в VIP каюте и гостевой каюте
Два специальных больших овальных иллюминатора в мастер-каюте
Встроенный душ с холодной и горячей водой в
Лестница на купальной платформе из нержавеющей стали
Места для сиденья на задней палубе с акриловыми держателями для стаканов
Два стеклопластиковых обеденных стола со складывающейся частью в центре задней палубы
Прорезиненные поручни из нержавеющей стали вокруг корпуса по палубе Trend
Поручни из нержавеющей стали по обеим сторонам лестницы на задней палубе
Два цинковых анода на транце
Санбрелла или виниловые занавески (стандартные)
Новый транец, встроенный под сиденьями на задней палубе
Две лестницы с купальной платформы на заднюю палубу по обеим сторонам
Удобные ступени с задней палубы на флайбридж с поручнями
Горловины топливных и водяных танков надежно размещаются в углублениях
Две вертикальные крепительные утки на купальной платформе по обоим бортам
Галогеновые прожекторы 24 В на радарной арке
Гидравлический трап Beseznoni 3,5 м по левому борту
Гараж для тендера (Williams 325 type) на корме, в котором есть:
Гидравлическая опускающаяся дверь
Электрическая лебедка для тендера и направляющие
Один вентилятор
Одна розетка
Светильники
Аварийный выход в лазарет
Омыв пресной водой
Место для крепления лестницы с купальной платформы
Детектор дыма

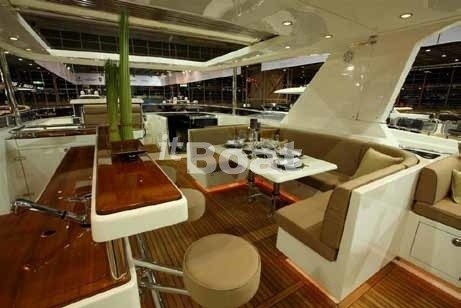

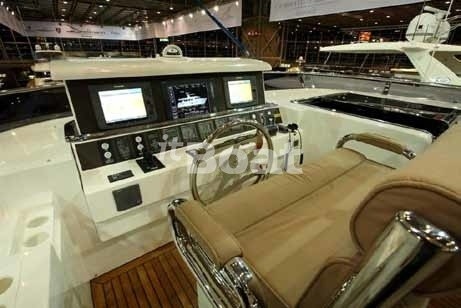

Флайбридж:
Тиковое покрытие
Автоматически убирающийся тент для люка хардтопа
Тонированное ветровое стекло в раме из нержавеющей стали
Поручни из нержавеющей стали
Панель инструментов с держателями для стаканов из нержавеющей стали по обеим сторонам
Одно кресло рулевого (второе кресло – опционально)
Удобный L-образный бар по левому борту, включающий:
столешница из стеклопластика
барбекю
устройства автоматического отключения питания для безопасного использования барбекю
ледогенератор U-LINE BI-95 под рабочей поверхностью
ящики для хранения под барбекю
поручни из нержавеющей стали вокруг бара
раковина из нержавеющей стали
сервировочная поверхность
три барных стула
холодильник под рабочей поверхностью (ENGEL SR65E)
места для хранения под рабочей поверхностью
Лестница на пост рулевого со сдвижной дверью
Двойная скамья из стеклопластика с подушками для сиденья по правому борту рядом с креслом рулевого, с держателями для стаканов
Диван U-образной формы (с местами для хранения под ним) со столом из стеклопластика с возможностью автоматической регулировки высоты
Система отраженного освещения под сиденьями из стеклопластика
Панель, выложенные планками из тика, для хранения под местами для сидения
Лестница с задней палубы на флайбридж с поручнями из нержавеющей стали
Галогеновые светильники в ступенях
Дренажные отверстия со стальными вставками
Радарная арка из стеклопластика с двумя динамиками под хардтопом
Сигнальный горн
Две секции ящиков для хранения с подушками наверху с каждой стороны флайбриджа
Флагшток
Гидравлический кран (опционально)
Рулевая система и система приводов
Два Дизельных двигателя MAN D 2876 LE 402/560 лс с редукторами ZF 285A
Два топливных сепаратора RACOR 75/1000MA
Двойной топливный фильтр RACOR 500MA для генераторов
Валы из нержавеющей стали AQUA TECH #17 HS
Носовое и кормовое Ги дравлические подруливающие устройства ABT Hyd, 38 лс с пультами управления
Гидравлическая система стабилизации качки ABT Hyd 250/9.0
Высокопроизводительные пяти лопастные винты
Основные и вспомогательные опоры валов из бронзы
Две А-образные опопры валов
Сальники валов и перьев рулей со специализированной защитой от протекания
Машинный телеграф управления двигателями REXROTH (Флайбридж, Главный пос, Третий безштурвальный кормовой швартовочный пост)
Выхлопная система с глушителями CENTEK
Рулевое управление двух постов MARLO
Штурвалы обоих постов управления из нержавеющей стали
Румпель аварийного управления рулями в румпельном отделении из нержавеющей стали
Перья рулей из нежавеющей стали с цинковыми анодами
Дворники очистки ветрового стекла из нержавеющей стали с системой омывателей
Система изменения скорости работы Дворников очистки ветрового стекла для каждого дворника
Гидравлические транцевые плиты HYNAUTIC с панелью индикации положения плит
Машинное отделение (МО) и оборудование
Лестница из кормового люка в МО с тиковыми ступенями
Слани МО с резиновым антискользящим покрытием точно уложенные по всей площади
Шумо - и тепло - изоляционные материалы из комбинации пены и свинцового наполнителя
Ограждение Главных двигателей из нержавеющей стали
Освещение МО флюорисцентными лампами постоянного тока и потолочными светильниками
Два высокомощных вентиляционных вентилятора МО с противопожарными демпферами
Алюминиевый фильтр влажности поступающего воздуха на флайбридже
Кожуха выхлопов Главных двигателей из нержавеющей стали
Один Fireboy или Seafire огнетушитель
Распределители нагрузки подушек двигателей, соединенные с продольными стрингерами жесткости
Система сигнализации давления масла и температуры охлаждающей жидкости
Высокомощный водяной насос постоянного тока и запасной насос переменного тока
Шланг пополнения пресной водой расходного танка Главных двигателей и генераторов
Алюминиево-пластиковые топливные танки с электрическими датчиками уровня
Насосная система замены масла Главных двигателей и генератора
Воздушный копрессор тифона
Слесарная мастерская за гаражом с доступом из МО
Прорезиненная палуба в мастерской
Розетка постоянного тока в мастерской
Опреснитель AQM 900GPD
Электрооборудование
220V от генератора и берегового питания
Два гнезда берегового питания в корме с правого борта 50А каждый
Переключатель на постоянный ток
Цветовая маркировка кабелей для идентификации
Два работающих в сети генератора ONAN MDKBR 17-5 Квт e-Qd с шумоизоляционными кожухами
Стекловолоконные шумо-водоизоляционные выхлопа генераторов
Зарядное устройство Mastervolt 50A для стартовых аккумуляторов двигателей
Зарядное устройство Mastervolt 25A для стартовых аккумуляторов генераторов
Зарядное устройство Mastervolt 75A для сервисных аккумуляторов электропотребителей
Два Конвертера 24/12V 20A-DC-DC converters
Переключатели АКБ
4 Mastervolt MVG 12V/200 AH гелевые стартовых аккумулятора Главных двигателей
4 Mastervolt MVG 12V/200 AH гелевые Сервисные аккумуляторы судовой сети
4 Mastervolt MVG 12V/120 AH гелевые стартовые аккумуляторы генераторов
Главный распределительный щит переменного/постоянного тока с предохранителями
Распределительные коробки в каждой каюте
24V распределительная панель с предохранителями
Щит переменного тока, расположенный в МО
Выключатели VIMAR
Заземление всех розеток переменного тока
Рассеяное освещение под панелями в салоне, камбузе, посту управления и каютами
Система Интерком ACET в салоне, посту управления, всех каютах, МО, и Флайбриджа
Наружная Розетка для подключения береговой телефонной сети и телевидения
Система Электролиза
Система питания для освещения постоянного тока
Система Кондиционирования Air Chill (салон, все каюты. Всего 8)
Система аварийно-предупредительной пожарной сигнализации. (каждая каюта, салон, МО)
Канализационная система и система грязных вод
Танк грязных вод 680 литров с масератором
Y-образный клапан-переключатель танка грязных вод для откачки на берег
Датчик уровня танка грязных вод
Насосы для осушения поддонов
Трубопроводы морского исполнения для системы питьевой воды
Два Бойлера по 20 галлонов. Torrid 20
Циркулационный насос для бойлеров
Танк пресной воды 2 тонны
Трюмные насосы RULE
Главный осушительный насос
Цветовая маркировка всей системы трубопроводов
Трюмная вентиляция
Предохранение Возвышающего типа TRIDENT для выхлопов Главных двигателей от попадания забортной воды
Дополнительный перекачивающий топливный насос
Интерьер
Стандартная планировка: 3 каюты с тремя ванными комнатами в передней части и одна каюта для экипажа с ванной комнатой в задней части яхты
Глянцевое покрытие дерева, используемого в мебели и фурнитуре
Ковры в трех каютах
Пол: тик и падуб в салоне, кухне и на рулевой рубке
Тик и падуб на лестнице из салона вниз
Черное полимерное покрытие в каюте экипажа, лазарете и на лестнице от лазарета к палубе
Высококачественные дверные замки
Галогеновые светильники в потолке
Аудио- видеосистемы с динамиками в каютах
Матрасы с пеной высокой плотности с дизайнерскими покрывалами
Система отраженного освещения под диванами, кроватями и нишами для занавесок
Все лестницы с освещением для безопасности
Изголовья кроватей с обивкой из ткани
Подвесные шкафы в каждой каюте
Выполненная по заказу ниша в стене для ТВ
Съемные перекрывающиеся виниловые панели на потолке по всей яхте
Специальные заслонки для кондиционеров воздуха
Дизайнерские занавески и покрывала на кровати в каждой каюте
Жалюзи
Места для переносных огнетушителей

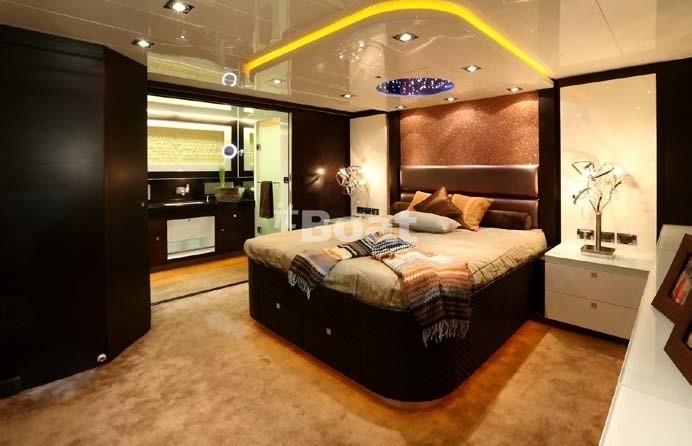

Мастер-каюта
Кровать размера king-size с резным деревянным изголовьем и ящиками для хранения снизу
Две прикроватные тумбы по бокам
Две лампы для чтения
Два полноразмерных подвесных шкафа с автоматическим освещением внутри
ТВ, опускающийся с потолка
Шкаф для хранения по левому борту
Звукоизоляция
Два больших овальных иллюминатора с заглушками из нержавеющей стали
Дополнительные 4 круглых открываемых иллюминатора с заглушками из нержавеющей стали
Занавески от шторма на все круглые иллюминаторы
VIP каюта
Кровать размера Queen-size с резным деревянным изголовьем и и ящиками для хранения снизу
Шкаф для хранения по обеим сторонам
Овальные иллюминаторы с заглушками из нержавеющей стали (2 шт.)
Занавески от шторма для иллюминаторов
Ниша для ТВ в стене
Гостевая каюта
Две одинарные кровати с деревянным изголовьем, два ящика для хранения
Один полноразмерный подвесной шкаф с автоматическим освещением внутри
Ниша для ТВ

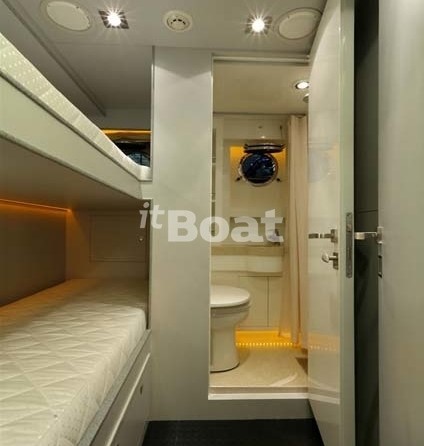

Каюта экипажа
Баталерная
Стены и потолок Formica
Лестница на палубу
Ящик для хранения Formica
Пол из черного полимерного материала
Герметичная дверь в машинное отделение
Дверь в гараж
2 иллюминатора с заглушками из нержавеющей стали
Стиральная машина с функцией сушки Siemens

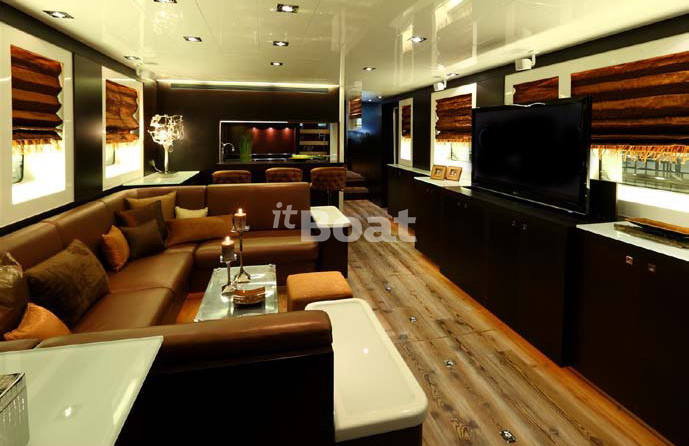

Салон
Телевизор с плоским экраном 50 дюймов
Кожаный мебельный гарнитур
Диван U-образной формы с тканевой обивкой по левому борту
Стол с одним креслом по левому борту рядом с дверью
Шкафчики по правому борту
Вентиляционная шахта, закрытая стеной
Один кофейный столик со столешницей из матового стекла
Механизмы регулировки высоты ТВ
Места для аудио- видеосистемы по правому борту
Стеклянный шкаф с акриловыми полками и галогеновой подсветкой по правому борту
Тик и падуб на полу. Formica – мебель, стены и потолок
Кухня / Рубка рулевого
Места для хранения в соответствии с планировкой
Большая мойка из нержавеющей стали
Холодильник Siemens
Кофе-машина Siemens
Варочная панель Siemens
Микроволновая печь Siemens под варочной панелью
Посудомоечная машина Siemens
Вытяжка над варочной панелью
Ящики для хранения
Рабочая поверхность – кориан
Деревянное половое покрытие в кухне
Три барных стула рядом со столом для завтрака, напротив U-образного дивана
Центральная лестница на нижнюю палубу
По правому борту лестница в рубку рулевого

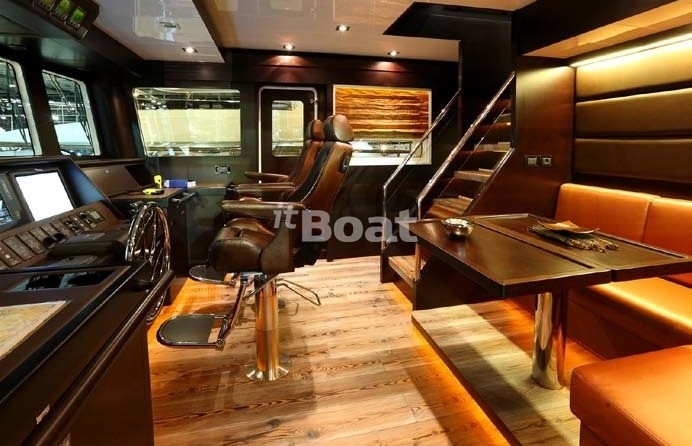

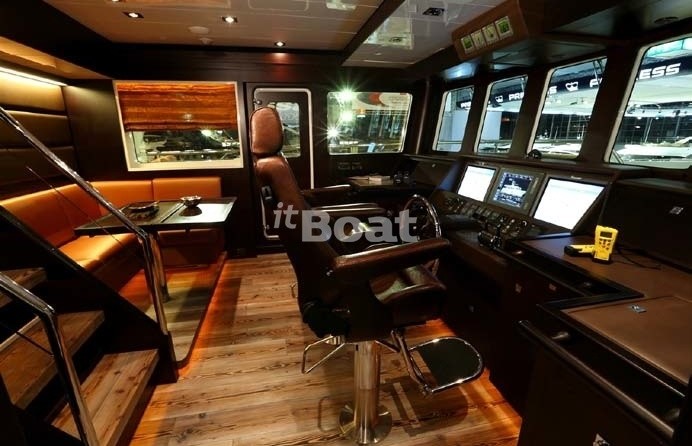

В рубке рулевого панель управления с отделкой из черной кожи
В рубке рулевого система слежения с красными индикаторными огнями
Два кресла рулевого RECARO
Столик капитана напротив поста рулевого по левому борту, с одним креслом
Диван L-образной формы с обивкой из ткани или из кожи
Деревянный столик со сдвижным механизмом и основанием из нержавеющей стали
Одна сдвижная деревянная дверь на входе в кухню
Четыре герметичные двери на боковые палубы: из кухни, из фойе, две из рубки рулевого

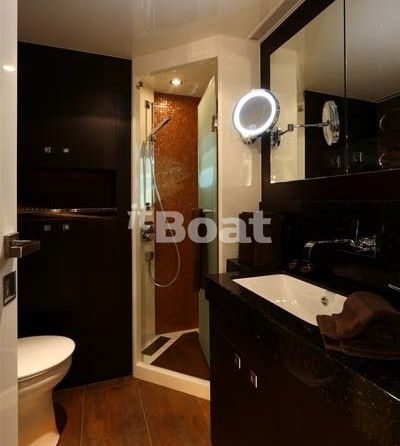

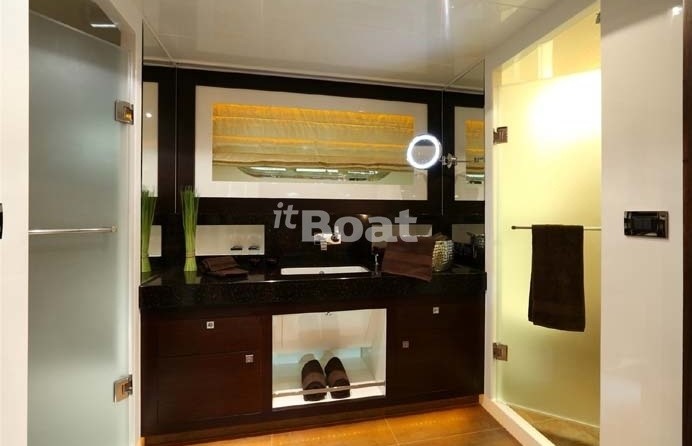

Ванные комнаты (3):
Боковые и рабочие поверхности из кориана
Пол из кориана
Теплый пол
Дверь в душевую кабину из стекла
Незаметная отделка из стеклопластика во всех душевых
Смесители и душ Grohe
Стандартные держатели для полотенец, кольца, держатели для стаканов, щеток
Круглые иллюминаторы с заглушками из нержавеющей стали (два в каюте владельца, один в каюте экипажа)
Розетка электропитания с защитой
Туалеты TECMA
Вытяжка с подсветкой
Встроенная раковина из фарфора со шкафчиком из стеклопластика
Зеркало над раковиной
Навигационное оборудование
Интегрированная консоль управления обоих постов
Полный набор мониторинга работы ГД
КИПы всего оборудования
Магнитный компас RITCHE на обоих постах управления
Ходовые Огни в специальных нишах
Система уровней в танках
Система судовой сигнализации
Будьте первым, кто оставит отзыв
